- Definição de cabo de par trançado
O cabo de par trançado é um tipo de fiação composto por dois fios isolados separados, torcidos juntos de acordo com um determinado padrão. Ao torcer os fios, parte do sinal de ruído é transmitido em uma direção (enviado), enquanto a outra parte é transmitida na direção oposta (recebido). Esta forma de torcer os fios pode efetivamente reduzir o efeito magnético nos fios, e os sinais de interferência externos serão compensados pela torção dos fios. Em termos simples, em comparação com um único fio ou um par de fios não torcido disposto horizontalmente, o cabo de par trançado reduz a radiação eletromagnética entre pares de fios e a diafonia entre pares de fios adjacentes e suprime efetivamente a interferência eletromagnética externa. De acordo com o padrão EIA/TIA-568, os cabos de par trançado são divididos em diferentes categorias, como Cat5e, Cat6, Cat7 e Cat8 são todos cabos de par trançado.
- Tipos de cabos de par trançado
Para resistir melhor às interferências durante a transmissão do sinal, alguns cabos de par trançado são blindados. Os cabos com blindagem são chamados de par trançado blindado (STP) e os cabos sem blindagem são chamados de par trançado não blindado (UTP).
1. Cabo de par trançado não blindado
O cabo de par trançado não blindado (UTP) é um cabo de rede de baixo custo feito de quatro pares de fios isolados torcidos juntos e protegidos por uma luva plástica de isolamento. Não há folha de alumínio ou camada de blindagem trançada de metal dentro do cabo de par trançado não blindado, o que torna o diâmetro do cabo menor. 24 AWG (American Wire Gauge) é o tamanho de cabo UTP mais comum. A FS também fornece cabos de rede ultrafinos com diâmetro de 28 AWG, que suportam largura de banda de 250 MHz e Ethernet 1000-T, facilitando o gerenciamento de cabos em espaços estreitos e ajudando a melhorar a circulação de ar entre os dispositivos.
1)Aplicação de cabos UTP
Além de serem usados em conexões Ethernet e sistemas telefônicos, os cabos UTP também são frequentemente usados em conexões de redes de computadores. À medida que a largura de banda dos cabos UTP aumenta para corresponder à banda base dos sinais de TV, os cabos UTP agora também são usados em aplicações de vídeo, como câmeras de segurança.
2) Vantagens dos cabos UTP
① Comparados com outros meios de transmissão de rede, os cabos UTP são mais baratos e acessíveis.
② Os cabos UTP são altamente compatíveis e podem ser usados com a maioria dos outros sistemas de rede convencionais sem aterramento.
③ Os cabos UTP são menores e mais fáceis de instalar e gerenciar.
2. Cabo de par trançado blindado
A diferença do cabo não blindado UTP é que o cabo blindado STP é equipado com folha de alumínio e camada de blindagem de malha trançada de metal em seu interior, o que pode evitar interferência no sinal de transmissão do cabo, conseguindo assim uma transmissão de dados mais rápida. O princípio de funcionamento do cabo STP é atrair o sinal de interferência para a camada de blindagem e depois introduzi-lo no cabo de aterramento. De acordo com as diferentes camadas de blindagem, o cabo STP pode ser dividido em dois tipos: cabo blindado com folha de alumínio (par trançado com folha de alumínio) e cabo com blindagem dupla (par trançado com blindagem SFTP / par trançado com folha):
Cabo blindado com folha de alumínio (FTP)-O par trançado do cabo FTP é envolto em uma camada de blindagem de folha de alumínio para proteger o cabo contra interferência eletromagnética e diafonia.
Cabo com blindagem dupla (SFTP)-O cabo SFTP é uma camada de blindagem de malha trançada de metal enrolada com base na camada de blindagem de folha de alumínio de FTP/STP. O material da malha metálica trançada geralmente é cobre estanhado. Com a dupla bênção da camada de blindagem de folha de alumínio e da camada de blindagem de malha trançada de metal, o cabo SFTP tem uma capacidade anti-interferência mais forte e reduz efetivamente a atenuação do sinal interno. É o cabo com maior nível de desempenho de blindagem.
- Tipos de conectores de par trançado
Dependendo do cenário de aplicação, os conectores de par trançado são divididos principalmente em dois tipos: conector RJ11 e conector RJ45:
1. Conector RJ11
RJ11 é um conector telefônico padrão americano, geralmente com 6 pinos e 4 ou 2 contatos, representado como 6P4C (seis posições, quatro condutores) e 6P2C (seis posições, dois condutores). O conector RJ11 é compacto e já foi a escolha ideal para aplicações telefônicas comerciais e residenciais.

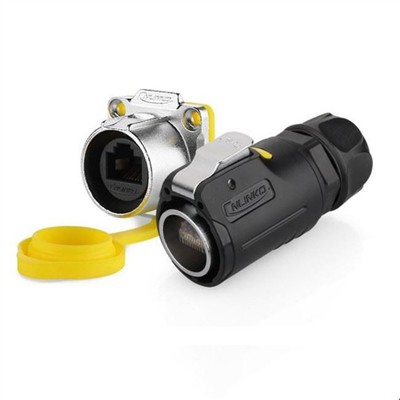

2. Conector RJ45
O conector RJ45 é maior que o conector RJ11 e é o conector mais usado atualmente. Possui 8 pinos e 8 contatos, representados como 8P8C. O conector RJ45 é uma parte indispensável da conexão de rede Ethernet e é usado principalmente para conectar computadores, roteadores, switches e outros dispositivos de rede em ambas as extremidades do par trançado.
